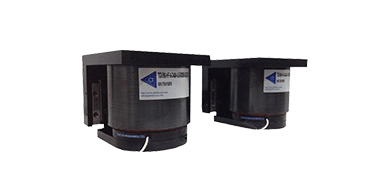

通孔音圈交叉滾子導軌模組

TGV系列(通孔音圈交叉滾子導軌模組)采用Akribis 通孔音圈電機系統,具有具有高響音和高帶寬的特點,適用于短程高頻的應用。

產品詳情

TGV音圈電機:特點

A. 音圈電機直驅

B. 高精度以及精準回零

C. 低摩擦設計



TGV系列(通孔音圈交叉滾子導軌模組)采用Akribis 通孔音圈電機系統,具有具有高響音和高帶寬的特點,適用于短程高頻的應用。



音圈電機直驅

TGV系列采用Akribis通孔音圈電機系統。其具有無齒槽效應,高響應和高帶寬的特點。易于驅動,適用于高精度的高頻運動。



高精度以及精準回零

TGV系列標準模組采用高精度的光柵編碼器系統,為客戶提供高精度的定位平臺。



交叉滾子導軌

TGV系列采用高精密級的交叉滾子導軌,為整個模組提供更加穩定可靠的導向作用。


模組

TGV50

TGV90

TGV130

電機

AVM50-HF-10-C15

AVM90-HF-5-C40

AVM130-HF-10-C29

機械

參數

行程

8

4

8

運動質量(Kg)

0.68

0.74

1.55

總質量(Kg)

1.98

2.86

7.91

極限行程

10

5

10

性能

參數

直線度(μm)

±2.5

平面度(μm)

±2.5

雙向重復定位精度(μm)

±0.5

校正前線性度(μm)

±5

校正后線性度(μm)

±1

軸承

參數

最大靜態軸承載荷(N)

389

792

792

建議最大軸承載荷(N)

3.09

0.83

1.42

建議最大側傾力矩(Nm)

0.6

0.6

0.6

建議最大俯仰力矩(Nm)

0.5

0.5

0.5

建議最大橫擺力矩(Nm)

0.3

0.3

0.3
